كيف يعمل المحرك الحراري

ملاحظة :لتكبير الصور إضغط عليها


المحركات الحرارية
هناك نوعان رئيسيان من المحركات الحرارية
محركات "خارجية الاحتراق" كالمحركات البخارية حيث يحرق الوقود خارج المحرك، ومحركات "داخلية الاحتراق' كالمحركات النفاثة ومحركات السيّارات حيث يحرق الوقود داخل المحرك. كما يبين الرسم (في الأعلى ) تربينا بخاريا يحرق فيه الوقود لتسخين الماء وتوليد البخار. والبخار يدوّم أرياش التربين المروحية الشكل المتصلة بعمود  إدارة مركزي يبرم معها. ويمكن استخدام عمود الإدارة هذا لتدوير أي شيء سواء كان مولدا كهربائيا أو رفّاص سفينة داسرا

إصنع قاربك البخاري بنفسك إنطلاقا من هذه المبادئ
يبين هذا القارب البخاري كيفية تحويل الطاقة الحرارية إلى حركة  طاقة ميكانيكية

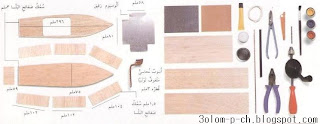

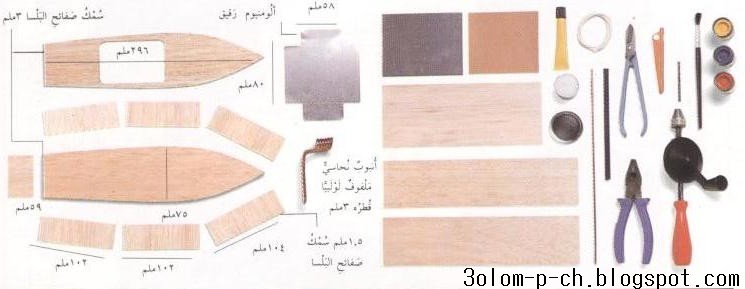

لوازم الإختبار
عدة
صفائح من خشب البلسا
أنبوب نحاسي 460×3 ملم
أنبوب لدائني
غراء
شمعة نوّاسة
غطاء مرطبان
صفائح ألومنيوم أو علبة معدنية صغيرة
دهان
قلم أو دسار طوله 10 ملم

--------------------  1
 قص صفائح البلسا وألصق الجوانب بالقاعدة. قص جوانب المقدمة زاويّا بدقة لإحكام التوافق. ثبت الجوانب قائمة مستخدما الدبابيس عند اللزوم








--------------------  2
ثبت سطح القارب في موضعه بالغراء. تأكد أن القارب مسيك وسد فتحات التسرب بالغراء. ثبت شريحة طويلة من خشب البلسا كصالب في أسفل وسط القارب







--------------------  3
استخدم علبة مسطحة جاهزة أو حزّز صفيحة ألومنيوم واثنها على شكل علبة. اثقب فتحتين صغيرتين في قعر العلبة لتمرير الأنبوب النحاسي
--------------------  4
لف الأنبوب النحاسي ست لفات حول قلم أو دسار طوله 10 ملم اثقب فتحتين في قاعدة القارب بمسامتة الفتحتين في قعر العلبة







--------------------  5
ثبت العلبة في القارب. اثن الأنبوب بزاوية  90 درجة، وامرر طرفيه عبر فتحتي القاعدة ثم غرّ حولهما. احن الطرفين إلى الخلف بواسطة زردية






--------------------  6
غرّ غطاء المرطبان داخل العلبة وضع الشمعة فوقه بحيث يسخن لهبها (عند الإشعال) الأنبوب النحاسي. إن فلز العلبة يحمي الخشب من الإحتراق






توضيح تخطيطي


--------------------  7
أدخل الانبوب اللدائني في أحد طرفي الأنبوب النحاسي. ضع القارب في الماء واسقط لتعبئ الأنبوب بالماء. انزع الأنبوب اللدائني مراعيا أن يبقى الأنبوب النحاسي مليئا بالماء













-------------------- 8
اشعل الشمعة بعود ثقاب وسرعان مايبدأ القارب بالتحرك المطرد عبر الماء بفقفقة متقطعة خفيفة. إن قاربك يسير بمحرك مائي نابضي














كيف يعمل ؟
يندفع القارب بطاقة الشمعة الحرارية. فاللهب يسخن الماء في الملف محولا إياه إلى بخار. والبخار يضغط الماء عبر الأنبوبين دافعا القارب إلى الأمام. وفي الحال يتكثف البخار ماء ويعود صاعدا بسرعة إلى الملف ليسخن مجدد. وهكذا ينطلق القارب في مساره النابضي المطرد

5 comments:

mastercard يقول...

ممتاز ،،، واصل

karim hamza يقول...

من فضلك توضيح الرقم 7

أدخل الانبوب اللدائني في أحد طرفي الأنبوب النحاسي. ضع القارب في الماء واسقط لتعبئ الأنبوب بالماء. انزع الأنبوب اللدائني مراعيا أن يبقى الأنبوب النحاسي مليئا بالماء

ما المقصود بالانبوب اللدائني هل نفسه المستخدم في كي المركبات الالكترونية؟
ما المقصود بأسقط لتعبئ الانبوب بالماء ...الخ؟

karim hamza يقول...

أظن أني فهمت فهل فهمي صحيح ؟
الانبوب الثاني مثل الانبوب الذي نمتص به العصير مثلا ندخله في أحد طرفي الانبوب النحاسي ثم نمتص لكي يصعد الماء من الطرف الآخر للأنبوب النحاسي ويملؤه كاملا بالماء بما في ذلك اللفات ثم ننزع الانبوب بحذر.

ولكن سؤالي هل الماء أو البخار الذي يحرك القارب سوف يبقى إلى أن تنطفئ الشمعة أم أنه لوقت ما فقط؟
في حال كان الجواب نعم حتى تنطفئ الشمعة .ماذا سوف يحدث اذا انطفأت هل يكفي إعادة اشعالها مرة أخرى فيتحرك القارب أم يلزمنا إعادة ملأ الانبوب النحاسي بالماء من جديد ؟

المرجو الرد للأهمية وشكرااااااا

Tahar kandouci يقول...

شكرا لك اخي كريم، فهمك صحيح الانبوب اللدائني عبارة عن ابوب بلاستيكي يستعمل فقط للوهلة الاولى وبسبب مرور الماء في اللفة النحاسية الساخنة ينتج بخار ساخن فيندفع البخار إلى الجهة الاخرى محدثا تيار مائي يدفع القارب تستمر هذه العملية بصفة تلقائية اي يدخل الماء البارد من الجهة التي دفعت فيها الماء إلى الجهة الاخرى، وتستمر مادامت الشمعة مشتعلة.

karim hamza يقول...

الله يوفقك وشكرا جزيلا على الرد
سوف أقوم بتجربتها ولما لا أوظفها في قارب صغير أنا على وشك صناعته لشخص واحد
يعني مكان الشمعة تكون أنبوبة غاز مغطاة من الرياح وفوقها أنبوب نحاسي أكبر (ما رأيك أخي طاهر؟)
أعلم أن الطريقة المثلى هي توفير محرك يعمل البنزين لتحريك القارب
لكن إذا كانت هذه الطريقة عملية بالنسبة لي فهي غير مكلفة مثل البنزين + المحرك أقل ثمن 250دولار

إرسال تعليق

مصدر المعلومات : كتاب العلوم - الفيزياء والكيمياء "موسوعة التطبيقات العلمية المُيَّسَرَة مكتبة لبنان"
